El equipo realizó una interfaz en Ignition Designer para visualizar y controlar los procesos automatizados. Se puede acceder a esta interfaz haciendo click aquí.

La interfaz funciona como intermediario para que el operario reciba y envíe infomación al controlador industrial a través de Ignition. Esta información es procesada por el controlador industrial como parte de la lógica del proceso programada en Ladder, para lo cual emplea también información de los sensores y las señales entregadas por Siemens NX y RobotStudio, y les devuelve las señales que manejan sus respectivos actuadores. En el video disponible en el enlace se muestra el funcionamiento de los software de nivel de campo, a partir de las señales dadas desde la HMI. De igual manera se encuentra el video al final de la página.

Se presentan a continuación algunas imágenes que muestran la HMI en funcionamiento.

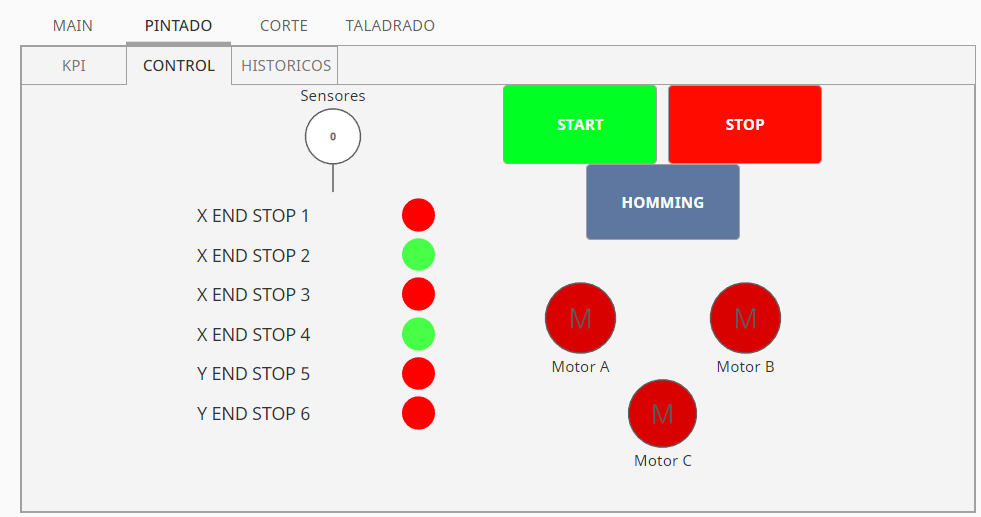

Tablero de control de Pintado.

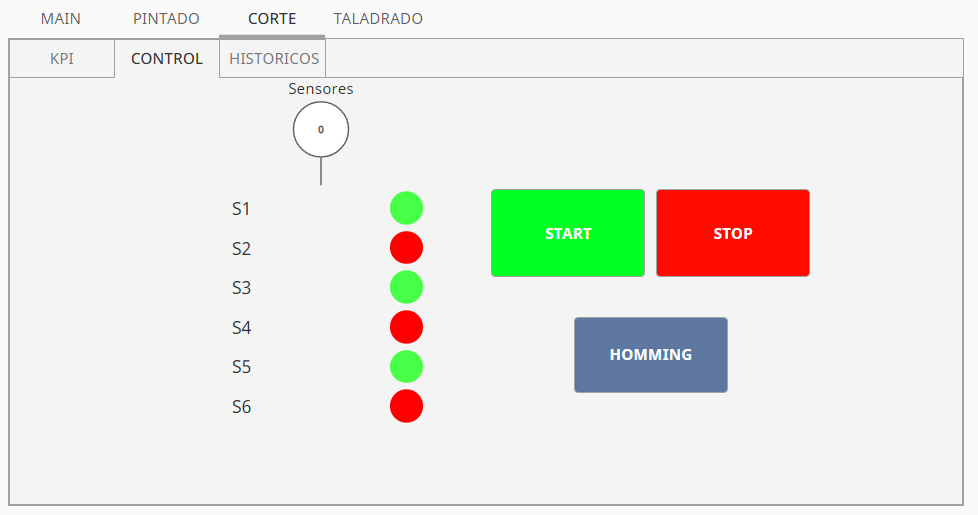

Tablero de control de Corte de tubos.

Vista de datos históricos de corte.

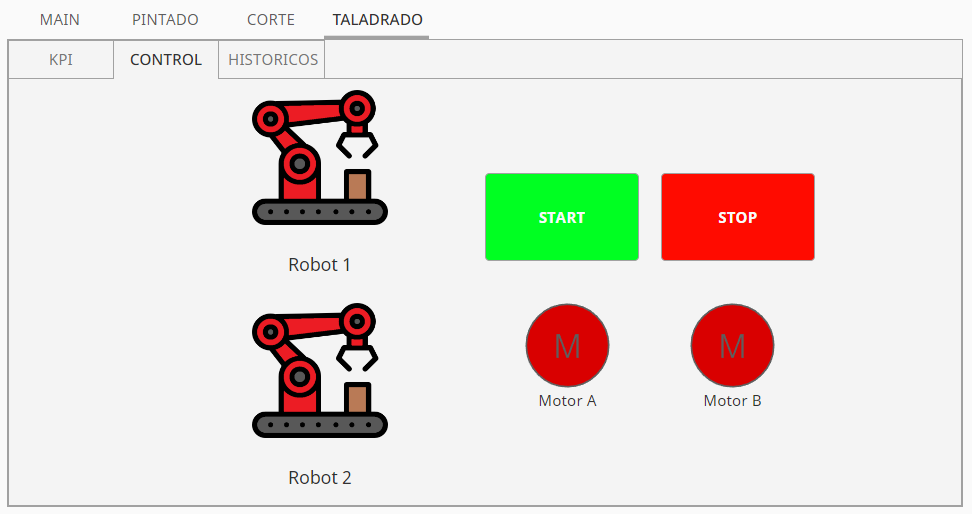

Tablero de control de Taladrado.
